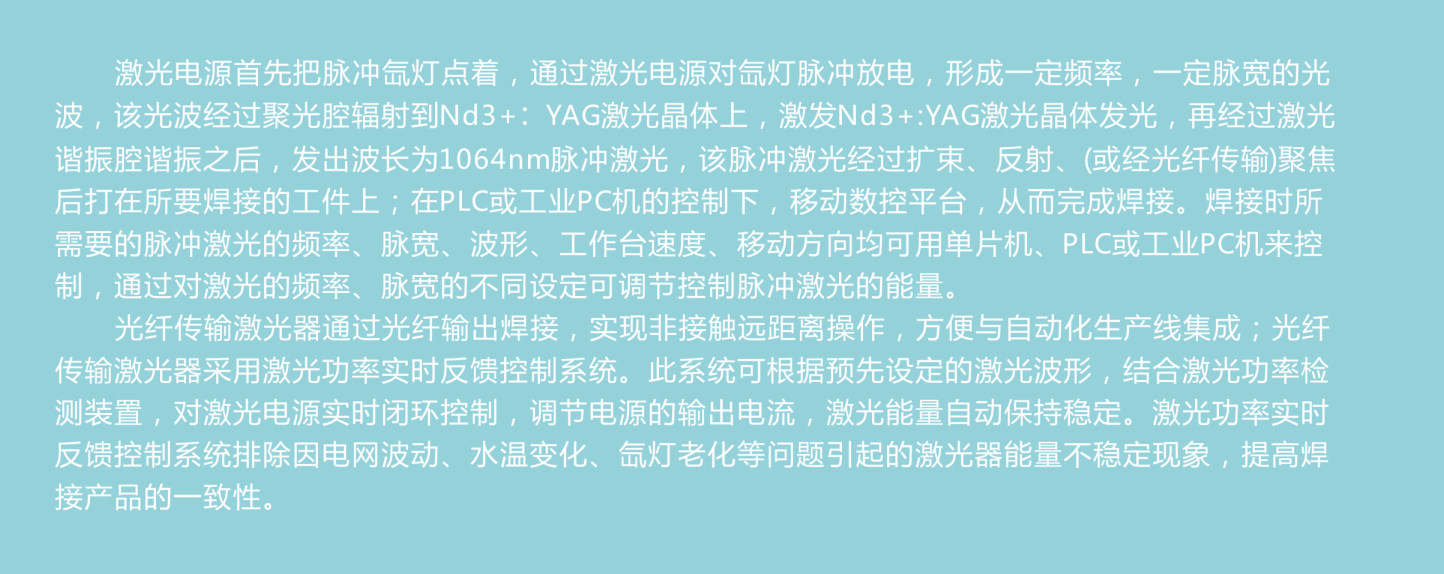

激光电源首先把脉冲氙灯点着，通过激光电源对氙灯脉冲放电，形成一定频率，一定脉宽的光波，该光波经过聚光腔辐射到Nd3+：YAG激光晶体上，激发Nd3+：YAG激光晶体发光，再经过激光谐振腔谐振之后，发出波长为1064m脉冲激光，该脉冲激光经过扩束、反射、（或经光纤传输）聚焦后打在所要焊接的工件上；在PLC或工业PC机的控制下，移动数控平台，从而完成焊接。焊接时所需要的脉冲激光的频率、脉宽、波形、工作台速度、移动方向均可用单片机、PLC或工业PC机来控制，通过对激光的频率、脉宽的不同设定可调节控制脉冲激光的能量。

光纤传输激光器通过光纤输岀焊接，实现非接触远距离操作，方便与自动化生产线集成；光传输激光器采用激光功率实时反馈控制系统。此系统可根据预先设定的激光波形，结合激光功率检测装置，对激光电源实时闭环控制，调节电源的输出电流，激光能量自动保持稳定。激光功率实时反馈控制系统排除因电网波动、水温变化、氬灯老化等问题引起的激光器能量不稳定现蒙，提髙焊接产品的一致性。

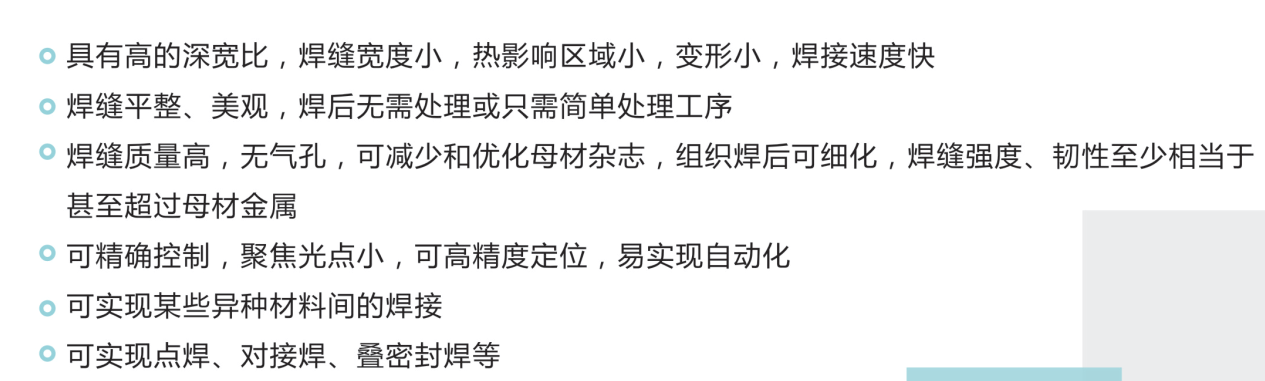

特点：

具有高的深宽比，焊缝宽度小，热影响区域小，变形小，焊接速度快

焊缝平整、美观，焊后无需处理或只需简单处理工序

焊缝质量高，无气孔，可减少和优化母材杂志，组织焊后可细化，焊缝强度、韧性至少相当于甚至超过母材金属

可准确控制，聚焦光点小，可高精度定位，易实现自动化

可实现某些异种材料间的焊接

可实现点焊、对接焊、叠密封焊等

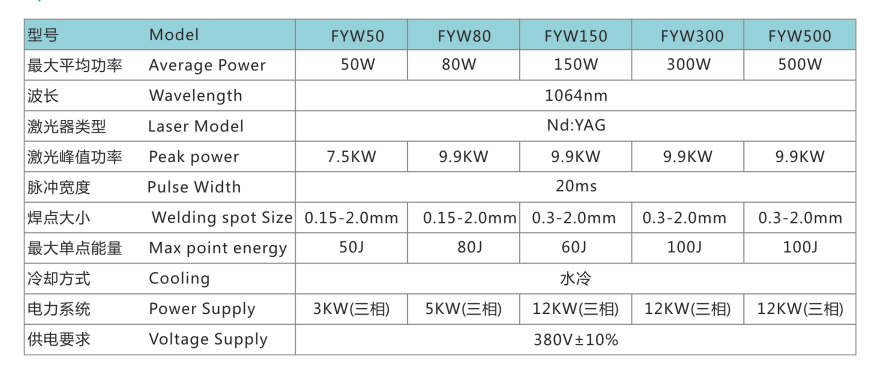

技术参数：

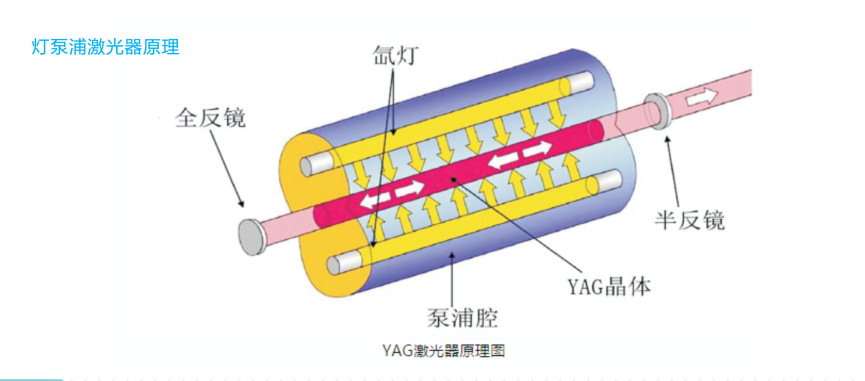

灯泵浦激光器原理
